[FOTORELACJA] Montaż uniwersal. elektrycz. podnośników szyb

Postprzez Michu90 niedziela, 28 listopada 2010, 15:49

Witam! Sezon "picowania" kangurka zakończyłem montażem szyb elektrycznych. Zapraszam na nie duży manual "jak to zrobić?"...

Zakupiłem zestaw uniwersalny na allegro za całe 148zł. W paczce znajdziemy dwa silniczki, przełączniki i duużo kół, kółek, kółeczek zębatych itp.

1. Pierwszym krokiem jest rozebranie tapicerki drzwi. Potrzebne będą wkręty torx. Odkręcamy zatem śruby, demontujemy klamkę i uchwyt.

Obrazek

2. Kolejną czynnością trudną dla niewtajemniczonego jest ściągnięcie korbki podnoszenia szyb. Jest ona założona na zatrzaski. Nie ma żadnych obejm. Trzeba zatem użyć siły. Sam śrubokręt jednak nie wystarczy. Znalazłem zatem skuteczniejszy sposób. Klucz 18. Podważamy śrubokrętem korbkę tak, żeby wsadzić klucz i podważamy ją kluczem dosyć mocno, nie ma obawy, że korbka się złamie. Kiedy ściągniemy korbkę należy mocno ale delikatnie odczepić tapicerkę. Siedzi na zatrzaskach i na brzegach jest klejący uszczelniacz, więc trzeba go oderwać.

Obrazek

3. Kiedy ukaże nam się już trzpień od korbki dopasowujemy do niego koło zębate tak, żeby weszło ciasno, na wcisk.

Obrazek

4. Następnie bierzemy silniczek i dopasowujemy większe koło zębate (1) tak, żeby pasowało do tego na trzpieniu (2). Kiedy już dopasujemy wkładamy wybrane koło do koła silniczka i zaczepiamy obręczą (3).

Obrazek

5. Składamy obie zębatki tak, żeby rowki w jednej i drugiej pokryły się ze sobą (większy odstęp między ząbkami). W ten oto rowek (1) należy wkręcić śrubkę, żeby zębatki się trzymały. No i zostało nam przymocowanie całej konstrukcji silniczka i zębatek. Jak widać na zdjęciu wsporniki przykręciłem do śrub będących już w drzwiach i wywierciłem dwie dziury (zielone) i przymocowałem na śrubę z nakrętką. Silnik nie może wchodzić za głęboko w drzwi bo szyba zahaczy. To samo robimy w drzwiach prawych.

Obrazek

6. Czas na podłączenie elektryki. Pomiędzy drzwiami jest kostka, którą otwieramy i demontujemy.

Obrazek

7. Następnie rozwiercamy kostkę tak żeby przeszła wiązka. I przeciągamy ją przez kostkę i gumę. Uwaga na kable od centralnego zamka! Można je wyciągnąć z kostki i podłączyć bezpośrednio do wtyków (zaizolować rurkami termokurczliwymi) a można rozwiercić kostkę tak, żeby kable od centralnego zostały na swoim miejscu.

Obrazek

Obrazek

8. Szukamy "plusa", który włącza się ze stacyjką. Ja użyłem plusa od radia (radio mam pod stały plus). Masę podpinamy do gołej blachy lub śruby. Ja użyłem śruby po lewej stronie skrzynki bezpieczników.

9. Sprawdzamy działanie i składamy wszystko. W tapicerce należy powiększyć otwór po korbce tak, żeby koło od silniczka nie obcierało o tapicerkę i żeby wiązka od przycisków nie haczyła o koło.

10. Przykręcamy obudowę przycisków przekładamy kostki i podłączamy je.

11. Skręcamy tapicerkę i gotowe!

Obrazek

Obrazek

Obrazek




Wszelkie Ochy i ACHY w tym watku beda bezlitosnie kasowane, nagminne dopisywanie pochwal grozi BANEM. Dopuszczalne tylko erraty z wlasnej pracy nad powyzszym tematem.
P.S. Super solucja /MOD
P.S.II wszelkie podziekowania slac na PW autora


Dodam, że posty w stylu: "Super robota, też tak to robiłem." równieź będą kasowane. /drugi MOD
Kangoo 1.5 dCi 2002 SPRZEDANY
Avatar użytkownika
Michu90
Kangoogaduła
Kangoogaduła

Posty: 138
Dołączył(a): niedziela, 8 sierpnia 2010, 11:57
Lokalizacja: Trójmiasto

Re: Montaż uniwersalnych elektrycznych podnośników szyb

Postprzez Michu90 niedziela, 28 listopada 2010, 16:09

Zapomniałem dodać, że trzeba nasmarować zębatki i prowadnice szyb. Najlepiej wazeliną techniczną, albo smar z grafitem. Towot nie bardzo się nadaje bo może nawet skruszeć w mrozie.
Kangoo 1.5 dCi 2002 SPRZEDANY
Avatar użytkownika
Michu90
Kangoogaduła
Kangoogaduła

Posty: 138
Dołączył(a): niedziela, 8 sierpnia 2010, 11:57
Lokalizacja: Trójmiasto

Re: Montaż uniwersalnych elektrycznych podnośników szyb

Postprzez bogdan02 niedziela, 28 listopada 2010, 23:58

Noo, ładne cacko :!:
Z rozwiercaniem kostki trzeba się pilnować bo przewody do centralnego i grzania lusterka mogą się trafić.
bogdan02 - Już jestem emerytem
Xsara Picasso 1,8 LPG i Xsara 1,8 LPG Też francuzy czyli nieprzewidywalne samochody
Avatar użytkownika
bogdan02
Kangooekspert
Kangooekspert

Posty: 916
Dołączył(a): czwartek, 25 października 2007, 00:00
Lokalizacja: Wieluń

Re: [FOTORELACJA] Montaż uniwersal. elektrycz. podnośników s

Postprzez Adm niedziela, 8 września 2013, 13:31

Panowie, jak wyjąć kostkę, o której mowa w punkcie 7 ? Odkręciłem dwie śruby, ale za nic nie da się jej wyciągnąć.
Kangoo I 2002 r. 1.5 Dci.
Avatar użytkownika
Adm
Kangoorzątko
Kangoorzątko

Posty: 4
Dołączył(a): niedziela, 22 lipca 2012, 00:51
Lokalizacja: Poznań

Re: [FOTORELACJA] Montaż uniwersal. elektrycz. podnośników s

Postprzez skawina niedziela, 8 września 2013, 13:53

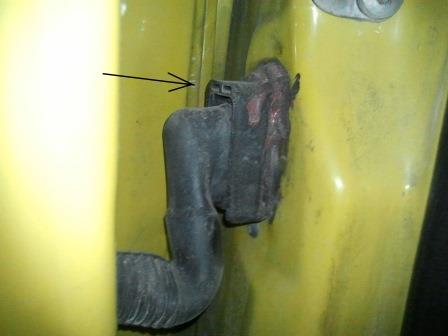

Otwórz drzwi. Na wtyczce jest zasuwa. Przesuń do góry i kostka sama się wypnie.
1.4 99r
Paweł
Avatar użytkownika
skawina
Kangoomaniak
Kangoomaniak

Posty: 1029
Dołączył(a): wtorek, 19 marca 2013, 22:20
Lokalizacja: Skawina-Kraków

Re: [FOTORELACJA] Montaż uniwersal. elektrycz. podnośników s

Postprzez Adm niedziela, 8 września 2013, 18:01

Dzięki skawina, głowiłem się nad tym, a to takie proste.
Kangoo I 2002 r. 1.5 Dci.
Avatar użytkownika
Adm
Kangoorzątko
Kangoorzątko

Posty: 4
Dołączył(a): niedziela, 22 lipca 2012, 00:51
Lokalizacja: Poznań

Re: [FOTORELACJA] Montaż uniwersal. elektrycz. podnośników s

Postprzez L1U9K8A7S wtorek, 29 października 2013, 20:30

Pomoże ktoś z tą kostką? Jak ją wyjąć? Jakieś foto? U mnie siedzi i nie ma mowy się ruszyć nawet siłą. Nie widzę żadnej zasuwy ani niczego takiego. Proszę o pomoc gdyż kabelki się poprzecierały a bez wyciągnięcia nic nie zdziałam.
Renault KANGOO 1.9 D
1998 rok
L1U9K8A7S
Kangoojunior
Kangoojunior

Posty: 32
Dołączył(a): sobota, 26 października 2013, 23:46

Re: [FOTORELACJA] Montaż uniwersal. elektrycz. podnośników s

Postprzez skawina wtorek, 29 października 2013, 21:01

Ciąg to do góry.
Załączniki
1.4 99r
Paweł
Avatar użytkownika
skawina
Kangoomaniak
Kangoomaniak

Posty: 1029
Dołączył(a): wtorek, 19 marca 2013, 22:20
Lokalizacja: Skawina-Kraków

Re: [FOTORELACJA] Montaż uniwersal. elektrycz. podnośników s

Postprzez L1U9K8A7S wtorek, 29 października 2013, 22:58

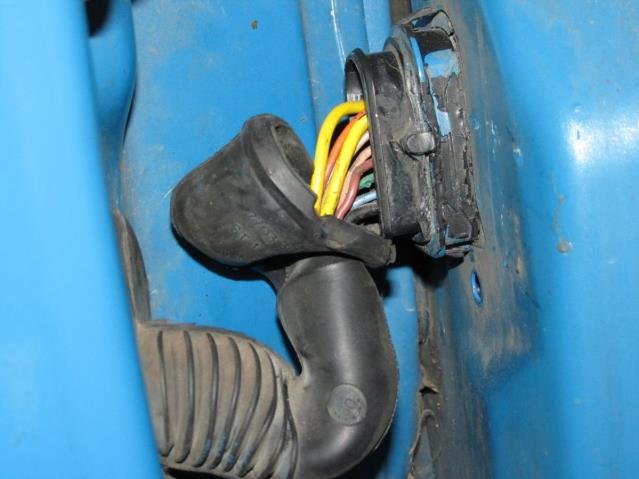

No ok. Ale u mnie to wygląda inaczej. Właśnie poszedłem i specjalnie zrobiłem foto żeby pokazać. I co mam dalej z tym robić? Jak to rozłączyć?
